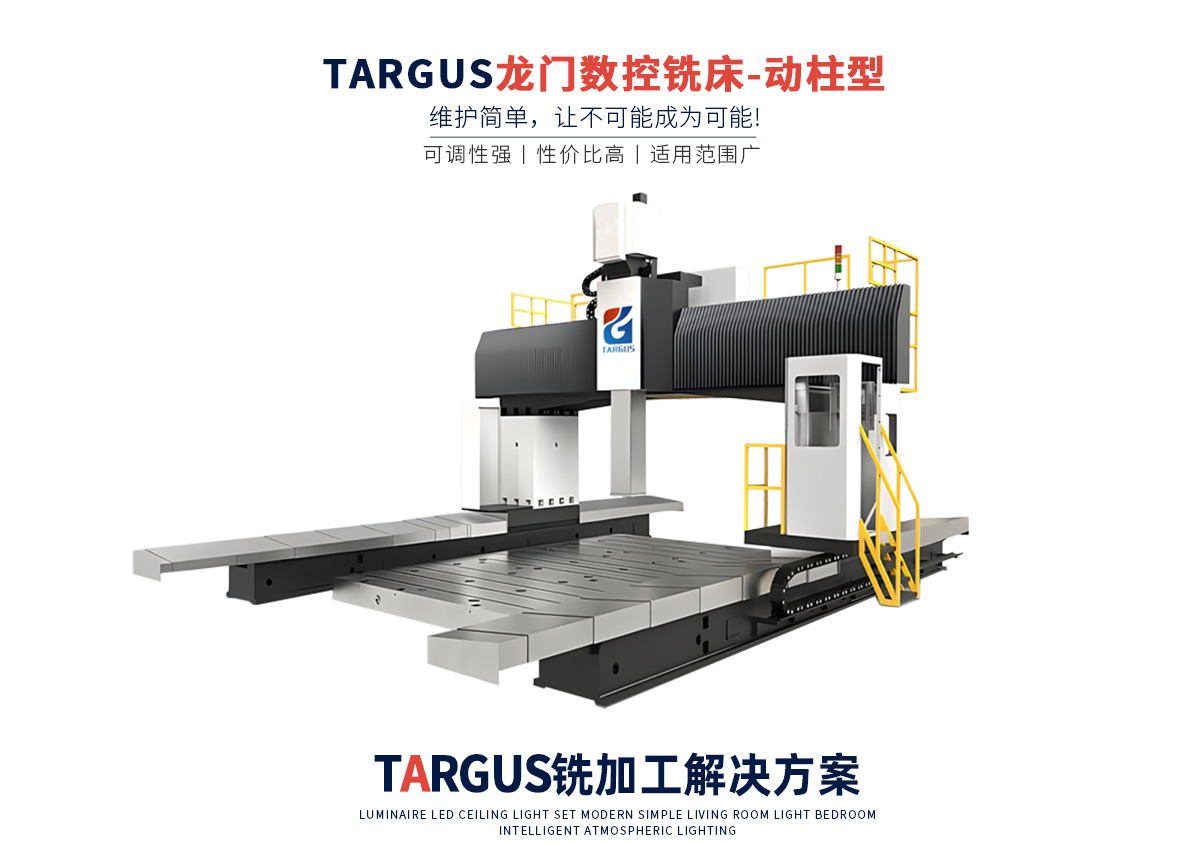

龍門加工中心-動柱式

泰格斯產品系列

產品名稱TLMZ系列龍門移動式高速數控平面鉆床產品介紹TLMZ系列龍門移動式高速數控平面鉆床主要用于平板、法蘭、盤類、環件等平面類零件的鉆孔及銑削加工。機床加工過程數字控制，操作十分方便，能實現自動化、高精度、多品種、大批量生產。結構特點1、機床的主要組成部分（刀具磨損顯示）本機床

聯系我們

<< >>

產品詳情

項目			單位	TLMX4580	TLMX5580	TLMX6580	TLMX45120	TLMX45160	TLMX55120	TLMX55160	TLMX65120	TLMX65160
工作臺	工作臺尺寸		mm	3000×8000	4000×8000	5000×8000	3000×12000	3000×16000	4000×12000	4000×16000	5000×12000	5000×16000
	龍門有效寬度		mm	4500	5500	6500	4500	4500	5500	5500	6500	6500
	允許最大荷重		t/m2	5	5	5	5	5	5	5	5	5
	T型槽尺寸		mm	22	22	22	22	22	22	22	22	22
加工范圍	龍門最大行程—X軸		mm	8500	8500	8500	12500	16500	12500	16500	12500	16500
	滑鞍最大行程—Y軸		mm	4500	5500	6500	4500	4500	5500	5500	6500	6500
	滑枕最大行程—Z軸		mm	1250	1250	1250	1250	1250	1250	1250	1250	1250
	主軸端面至工作臺面距離	最大	mm	1750	1750	1750	1750	1750	1750	1750	1750	1750
	主軸端面至工作臺面距離	最小	mm	500	500	500	500	500	500	500	500	500
主軸	錐孔 (7:24)			BT50	BT50	BT50	BT50	BT50	BT50	BT50	BT50	BT50
	主軸最高轉速		r/min	6000	6000	6000	6000	6000	6000	6000	6000	6000
	最大輸出扭矩		N·m	1250	1250	1250	1250	1250	1250	1250	1250	1250
	主軸伺服電機功率		kW	30/37	30/37	30/37	30/37	30/37	30/37	30/37	30/37	30/37
	滑枕截面尺寸		mm	450X450	450X450	450X450	450X450	450X450	450X450	450X450	450X450	450X450
進給	切削進給速度范圍		mm/min	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500
	快速移動	X軸	m/min	8	8	8	8	8	8	8	8	8
		Y軸	m/min	8	8	8	8	8	8	8	8	8
		Z軸	m/min	6	6	6	6	6	6	6	6	6
定位精度	X軸		mm	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000
	Y軸		mm	0.032	0.035	0.04	0.032	0.032	0.035	0.035	0.04	0.04
	Z軸		mm	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016
重復定位精度	X軸		mm	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000
	Y軸		mm	0.02	0.02	0.025	0.02	0.02	0.02	0.02	0.025	0.025
	Z軸		mm	0.012	0.012	0.012	0.012	0.012	0.012	0.012	0.012	0.012
機床重量			T	95T	115T	135T	135T	175T	150T	190T	175T	215T
