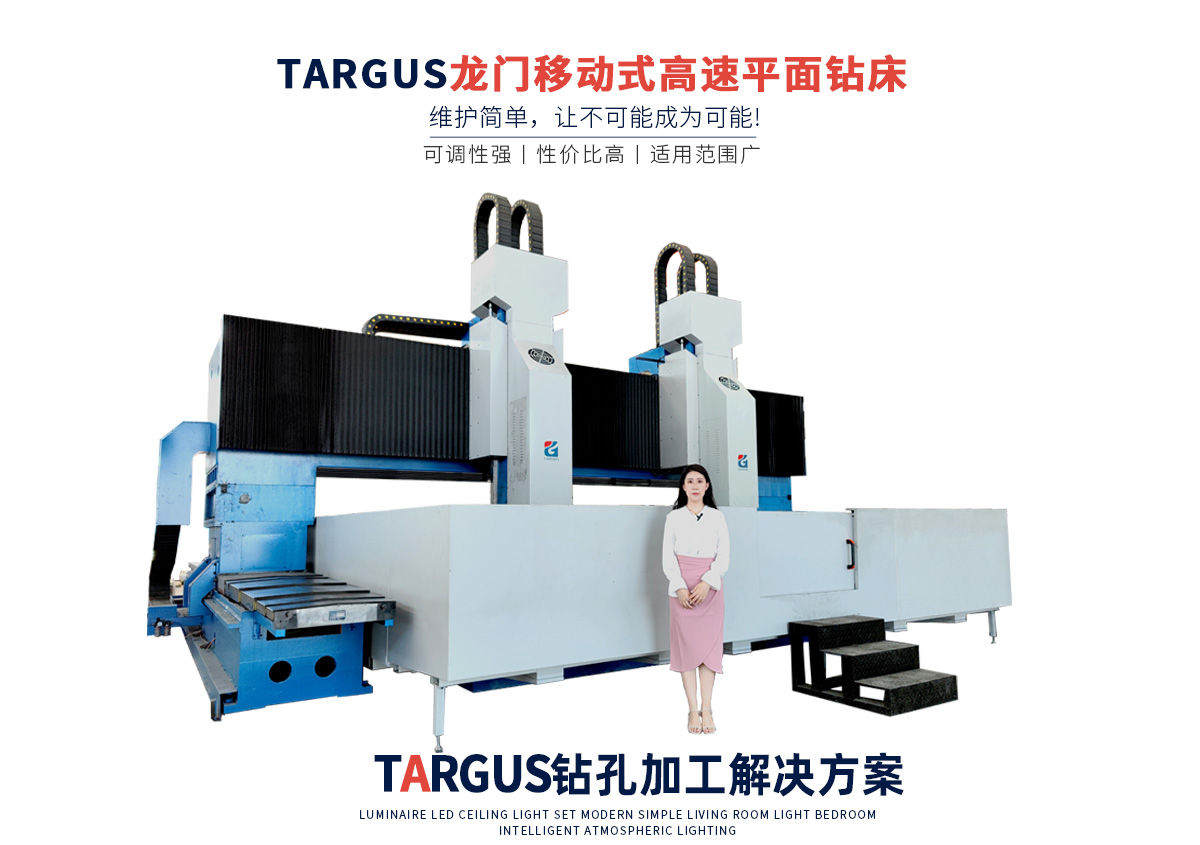

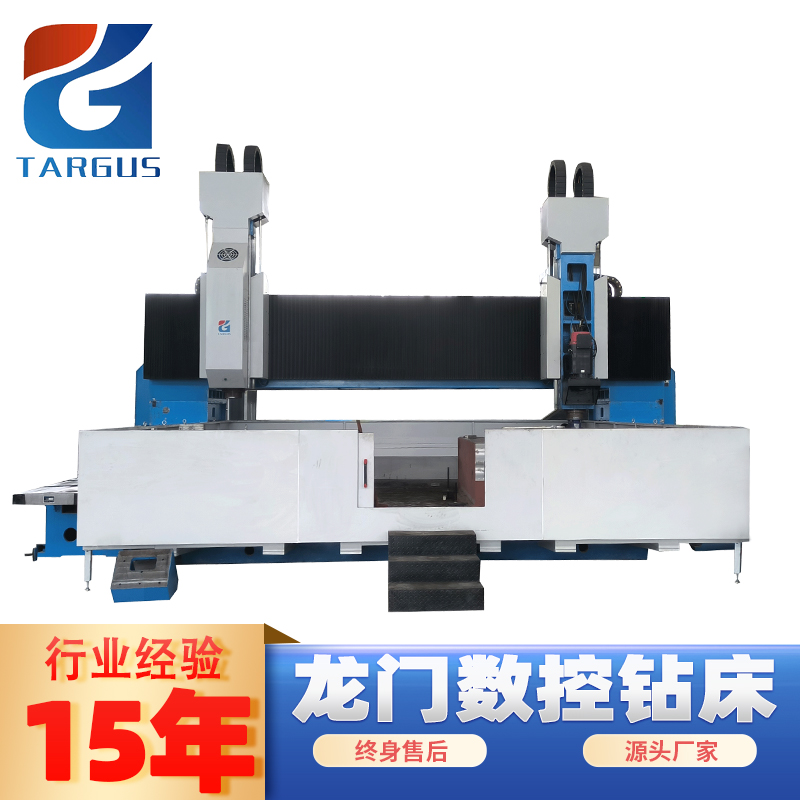

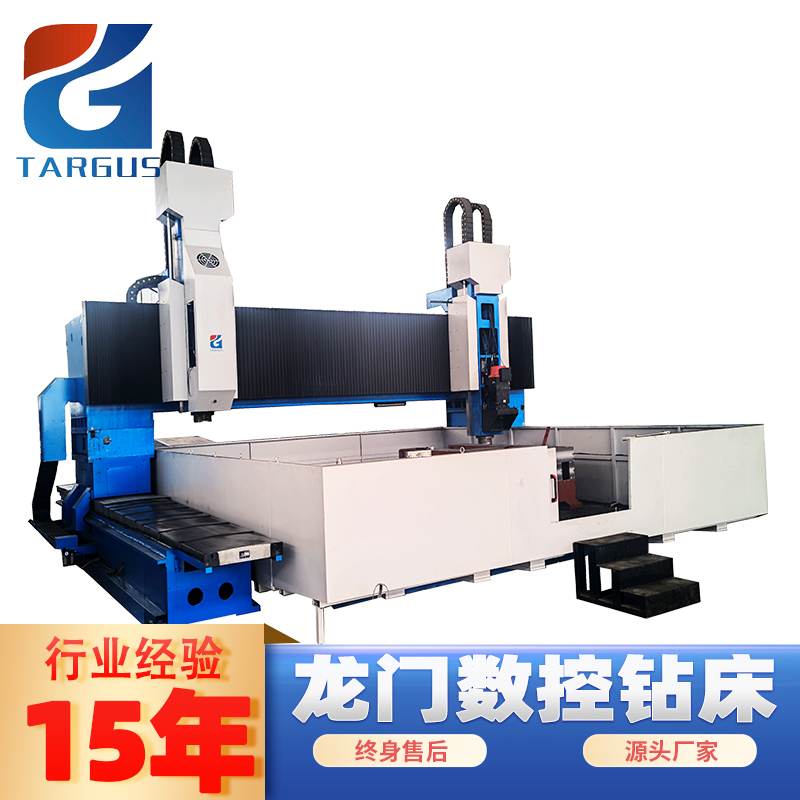

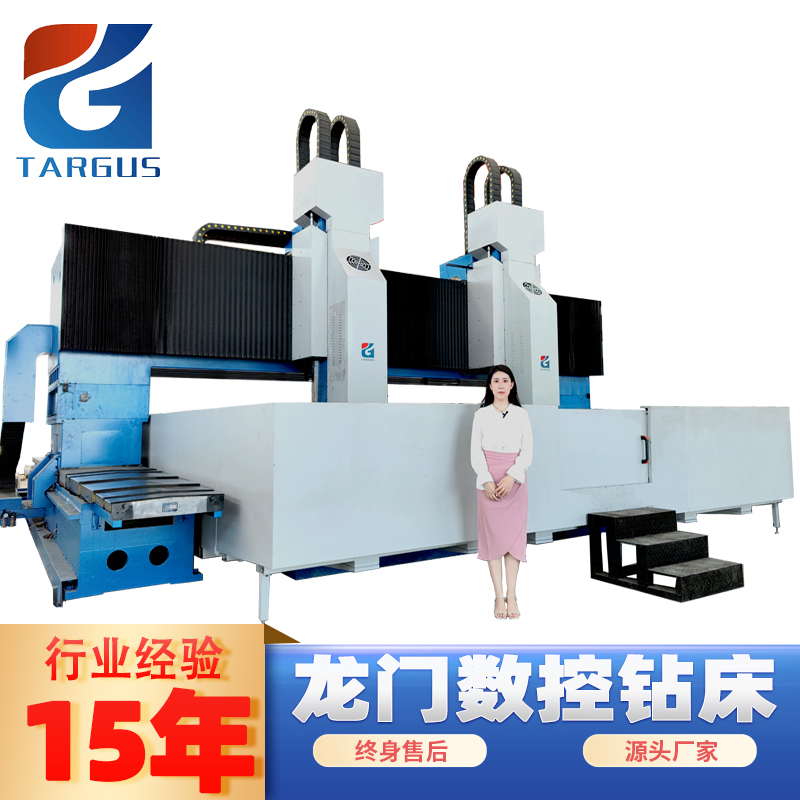

龍門移動式高速數控平面鉆床

泰格斯產品系列

TLMZ系列龍門移動式雙主軸高速數控平面鉆床主要用于大型平板、法蘭、盤類、環件等平面類零件的鉆孔及銑削加工。機床加工過程數字控制，操作十分方便，能實現自動化、高精度、多品種、大批量生產。二、主要結構、性能特點。1、機床的主要組成部分（刀具磨損顯示） 本機床主要由工作臺、床身、龍門、滑枕

聯系我們
<< >>

產品詳情


項    目單位TLMZ2020TLMZ2525TLMZ3030TLMZ4040/2TLMZ5050/2TLMZ6060/2TLMZ7070/2TLMZ8080/2TLMZ9090/2TLMZ100100/2TLMZ110110/2TLMZ120120/2
加工范圍長×寬mm2000×20002500×25003000×30004000×40005000×50006000×60007000×70008000×80009000×900010000×1000011000×1100012000×12000
龍門跨距寬度mm280033003800480058006800780088009800110001200013000
工作臺T型槽寬度mm222222222222222222222222
動力頭數量個111222222222
主軸錐孔
BT50BT50BT50BT50BT50BT50BT50BT50BT50BT50BT50BT50
最大鉆孔直徑mmφ90φ90φ90φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）φ90（單頭）/φ70（雙頭）
最大加工厚度mm300300300300300300300300300300300300
主軸轉速范圍rpm/min5-45005-45005-45005-45005-45005-45005-45005-45005-45005-45005-45005-4500
主軸電機功率KW373737373737373737373737
主軸端面到工作臺面距離mm300-1100300-1100300-1100300-1100300-1100300-1100300-1100300-1100300-1100300-1100300-1100300-1100
龍門縱向移動（X軸）行程mm200025003000400050006000700080009000100001100012000
最大移動速度m/min888888888888
電機功率/扭矩KW/N.m2×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×7.7/482×7.7/482×7.7/482×7.7/48
主軸橫向移動（Y軸）行程mm200025003000400050006000700080009000100001100012000
兩動力頭最小中心距mm


130013001300130013001300130013001300
最大移動速度m/min888888888888
電機功率/扭矩KW/N.m4.3/274.3/274.3/272×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×5.2/362×5.2/362×5.2/362×5.2/36
主軸垂直進給（Z軸）行程mm800800800800800800800800800800800800
最大進給速度m/min666666666666
電機功率/扭矩KW/N.m4.3/274.3/274.3/272×4.3/272×4.3/272×4.3/272×4.3/272×4.3/272×5.2/362×5.2/362×5.2/362×5.2/36
定位精度X軸mm0.05/全長0.05/全長0.05/全長0.06/全長0.06/全長0.08/全長0.12/全長0.12/全長0.12/全長0.12/全長0.16/全長0.18/全長
Y軸mm0.05/全長0.05/全長0.05/全長0.06/全長0.06/全長0.08/全長0.12/全長0.12/全長0.12/全長0.12/全長0.16/全長0.18/全長
重復定位精度X軸mm0.025/全長0.025/全長0.025/全長0.03/全長0.03/全長0.04/全長0.06/全長0.06/全長0.06/全長0.06/全長0.08/全長0.08/全長
Y軸mm0.025/全長0.025/全長0.025/全長0.03/全長0.03/全長0.04/全長0.06/全長0.06/全長0.06/全長0.06/全長0.08/全長0.08/全長
排屑系統排屑器形式
鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式鏈板式
數量個222222222222
排屑速度m/min111111111111
排屑器電機功率KW2×0.752×0.752×0.752×0.752×0.752×0.752×0.752×0.752×0.752×0.752×0.752×0.75
高壓內冷壓力/流量/功率Mpa/L/min/KW5/40/5.55/40/5.55/40/5.55/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×25/40/5.5×2
低壓外冷壓力/流量/功率Mpa/L/min/KW0.2/30/0.20.2/30/0.20.2/30/0.20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×20.2/30/0.2×2
液壓系統壓力/流量/功率Mpa/L/min/KW7/30/47/30/47/30/47/30/47/30/47/30/47/30/47/30/47/30/47/30/47/30/47/30/4
自動潤滑系統潤滑壓力MPa2.52.52.52.52.52.52.52.52.52.52.52.5
潤滑點注油量mL/次0.120.120.120.120.120.120.120.120.120.120.120.12
注油周期min3-103-103-103-103-103-103-103-103-103-103-103-10
電氣系統數控系統
西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D西門子828D
數控軸數個4+14+14+16+26+26+26+26+26+26+26+26+2
功率與重量總功率KW約55約55約55約110約110約110約110約110約125約125約125約125
總重T約25約30約40約55約60約80約100約140約180約220約250約280
外形尺寸長×寬×高（參考）mm5000×4600×30005500×5100×30006000×5500×30008200×7900×45009200×8900×450010200×9900×450011200×11000×450012200×12000×450013200×13000×450014200×14000×450015200×15000×450016200×16000×4500
